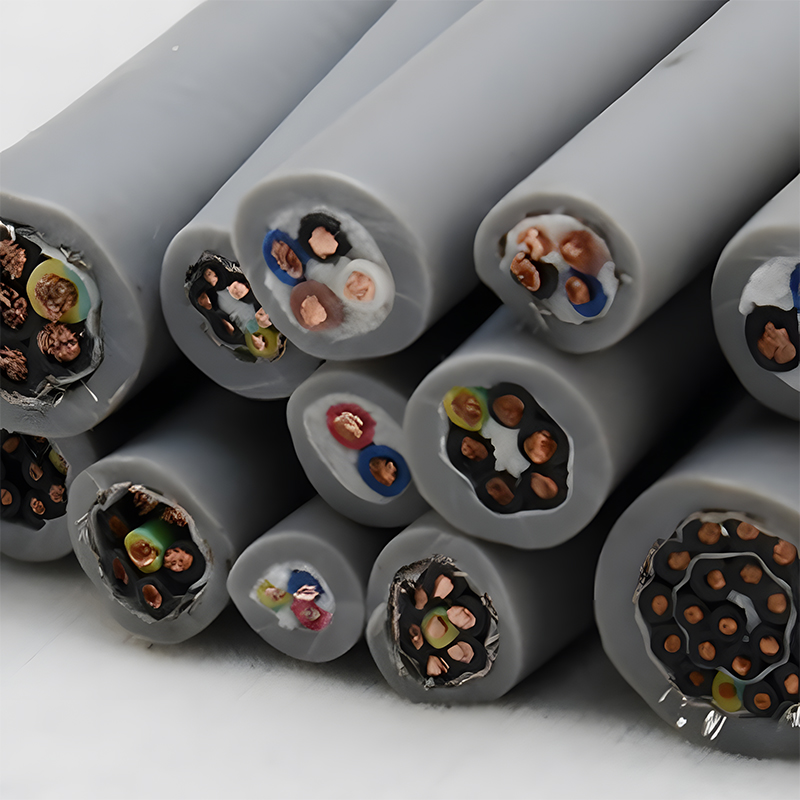

READ MOREDans le monde de l'automatisation robotique, le câble de commande sert de réseau neuronal critique, transmettant des données et de l'énergie à grande vitesse tout en étant soumis à un mouvement 3D constant. Le principal défi n'est pas seulement le mouvement, mais aussi le combinaison simultanée de flexion, de torsion et d'accélération . Câbles de commande de robot de Jiangsu Silver & Tin Thread Fils et câbles haute température Co., Ltd. sont conçus pour résister à ces contraintes complexes, évitant ainsi la « gigue » du signal et la fatigue des conducteurs qui peuvent entraîner des arrêts coûteux de la ligne de production.
La conclusion directe pour les ingénieurs en robotique est que les câbles de chaîne porte-câbles standard sont insuffisants pour les bras de robot . Un véritable câble de commande de robot doit posséder une structure interne spécialisée permettant une rotation multi-axes. En utilisant du cuivre étamé de haute pureté et une isolation en fluoroplastique (téflon) à faible friction, nos câbles garantissent une impédance électrique constante même après 10 millions de cycles de flexion et de torsion .
La différence entre un câble industriel générique et un câble robot spécialisé réside dans son « endurance dynamique ». Vous trouverez ci-dessous une comparaison technique basée sur les données de performances de notre laboratoire :
| Critères de performance | Câble robot Yuanzhi | Câble industriel standard |
|---|---|---|
| Résistance à la torsion | ±180° /m (Qualifié) | ±30° /m (Risque de défaillance) |
| Durée de vie en flexion dynamique | 10 000 000 de cycles | 1 000 000 de cycles |
| Plage de température | -65°C à 260°C | -20°C à 80°C |
| Résistance chimique | Supérieur (huile/acide) | Limité |
Atteindre une grande flexibilité dans un câble de commande nécessite un changement radical par rapport à la stratification traditionnelle des câbles. À Fil d'argent et d'étain du Jiangsu , nous nous concentrons sur la mécanique "Internal Slip".
Pour éviter que les conducteurs ne soient écrasés lors d'une torsion, nos câbles de commande de robots sont toronnés avec un pas de pose très court . Entre le noyau et la gaine, nous introduisons des éléments coulissants, tels que des rubans PTFE spécialisés ou des fibres d'aramide à haute résistance, qui agissent comme une surface « d'appui ». Cela permet aux composants internes de se déplacer les uns par rapport aux autres sans chaleur induite par friction.
Les robots fonctionnent dans des environnements électriquement bruyants, à proximité des moteurs et des entraînements électriques. Nos câbles robotisés blindés utilisent tresses en cuivre étamé avec une couverture >85% , appliqué selon un angle spécifique qui maintient son efficacité de blindage même lorsque le câble est complètement tordu ou plié. Ceci est essentiel pour Signaux RS485, EtherCAT et codeur .
Nos câbles de commande de robots sont utilisés dans les systèmes automatisés les plus exigeants au monde.
Depuis 1994, Jiangsu Silver & Tin Thread Fils et câbles haute température Co., Ltd. est leader dans la R&D de câbles spéciaux haut de gamme. Notre excellence en matière de fabrication ne se définit pas seulement par une certification ; elle se définit par la performance.
Notre usine est Certifié ISO9001 et IATF16949 , garantissant que nos processus de production répondent aux exigences de qualité strictes des industries mondiales de l'automobile et de la robotique. Chaque lot de câbles robotisés de marque « Yuanzhi » est soumis à essais de torsion et de flexion de haute précision dans notre laboratoire dédié. Nous tenons UL, CE, CCC et RoHS listes de sécurité, et pour la sécurité de nos clients, tous nos produits sont entièrement assurés par le Compagnie d'assurance populaire de Chine (PICC) .
Le sens de pose des brins conducteurs et du tressage doit être équilibré. S'ils ne sont pas synchronisés, le câble se développera couple interne , conduisant à « l'effet tire-bouchon » où le câble se déforme définitivement et l'isolation se rompt.
Oui. En utilisant Gaines FEP (Téflon) ou spécialisées en silicone-polyuréthane , nos câbles de commande de robot sont 100 % chimiquement inertes aux huiles de coupe, liquides de refroidissement et lubrifiants les plus agressifs utilisés dans la fabrication lourde.
Un rayon de courbure statique (généralement 4x OD) fait référence à une installation fixe. Pour les robots, le rayon de courbure dynamique (généralement 7,5x à 10x OD) est le chiffre critique, représentant le rayon minimum que le câble peut gérer en toute sécurité tout en étant en mouvement constant sans dégrader les brins de cuivre.
