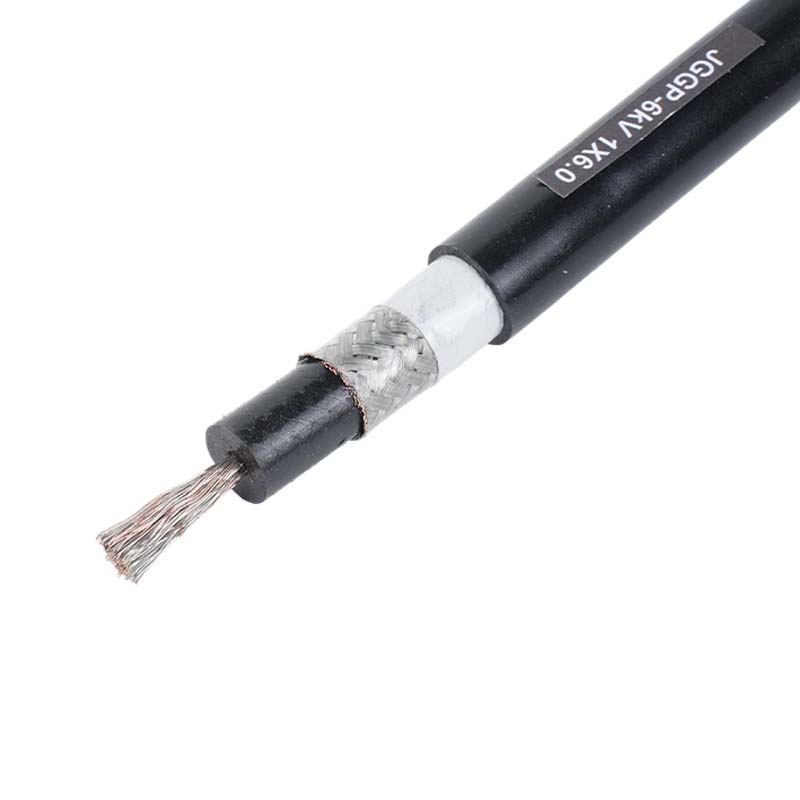

Fil de connexion du moteur Custom

Processus de production
Température nominale : -60 ℃ ~ 180 ℃
Tension nominale : 500 V/1 000 V/3 000 V.
Matériau du conducteur : fil de cuivre étamé ultra-fin sans oxygène, haute flexibilité, résistant à l'oxydation pendant le soudage.
Matériau d'isolation : isolation en caoutchouc de silicone à haute élasticité et résistante aux hautes températures
Couleur : Rouge, Noir, Bleu, Blanc (personnalisable selon les exigences du client)

Caractéristiques du produit
Ultra-douceur, résistant aux hautes températures, résistant aux basses températures, résistant à l'huile et aux acides/alcalis, résistant à l'ozone, résistant aux hautes tensions, facile à dénuder et à plier. Convient aux environnements à haute température à l'intérieur des moteurs, ne durcit pas et ne se fissure pas pendant un fonctionnement à long terme, avec une conductivité électrique stable.

Champ d'application
Moteurs haute et basse tension de classe H/F/B, moteurs à fréquence variable, connexions de câbles d'enroulement de micromoteur, câblage interne du moteur, appareils électriques à haute température, équipements de chauffage et connexions de câblage internes pour instruments et compteurs.

À propos de nous
Jiangsu Silver& Tin Thread Hi-temperature Wire and Cables Co., Ltd.
Jiangsu Silver& Tin Thread Hi-temperature Wire and Cables Co., Ltd., is China Fil de connexion du moteur Manufacturer and Fil de connexion du moteur Factory, founded in Taizhou, Jiangsu Province in 1994, successfully registered the "Yuanzhi" trademark in 2002. The company specializes in the production and R&D of high-quality high-temperature cables. Its products primarily use Teflon, silicone rubber, flame-retardant polyethylene, and fire-resistant mica tape as insulation materials, and pure nickel, silver-plated, nickel-plated, tin-plated, and oxygen-free bare copper wire as conductors. The production process involves more than twenty steps, including wire bundling, cabling, stranding, extrusion, rubber extrusion, shielding, braiding, and coating. The company manufactures nearly a thousand specifications across eight major series, including cables for electrical equipment, control systems, signal transmission, computers, compensation, fire resistance, high and low temperature resistance, and high voltage resistance. Currently, it has the production capacity for conductor cross-sections up to 400mm², voltage up to 100kV, and temperature ratings from -65°C to +1200°C.
Les produits de notre société sont fabriqués selon des normes internationales et nationales avancées. Sa base de production de style jardin a passé la certification du système de gestion de la qualité ISO9001 et est une entreprise de « conformité aux normes globales de gestion de la qualité » certifiée par le ministère de l'Agriculture. Nos produits ont reçu la certification de qualité CCC, la certification de sécurité UL (États-Unis) et ont été reconnus comme « produit célèbre des entreprises municipales de la province du Jiangsu ». Ils ont passé avec succès les inspections par échantillonnage complètes menées par le Centre national d'essais de fils et câbles, le Centre provincial de surveillance et d'essais de la qualité et le Bureau municipal de la qualité et de la supervision technique de Taizhou. Répertoriés comme « Produit clé protégé de la ville de Taizhou », nos produits sont utilisés par de grandes entreprises comme Chunlan et des domaines de haute technologie tels que la 95856ème unité du ministère de l'Industrie aérospatiale. Certains produits sont exportés. Pour démontrer davantage notre engagement à offrir la tranquillité d'esprit à nos clients, nos produits sont assurés auprès de la People's Insurance Company of China depuis de nombreuses années. Nous sommes une entreprise qui « honore les contrats et tient ses promesses ».
Notre société continuera d'adhérer à la politique de qualité de « contrôle de qualité méticuleux, d'engagement inébranlable envers les clients et de progrès technologique pour le développement de l'entreprise », avec « la satisfaction du client » comme principe directeur, et développera complètement l'activité « Yuanzhi ».
Certificat d'honneur
  • Certificat pour la certification obligatoire des produits en Chine
  • Certificat d'approbation pour l'impression/gaufrage de la marque de certification obligatoire des produits chinois
  • Certificat d'approbation pour l'impression/gaufrage de la marque de certification obligatoire des produits chinois
  • Certificat de conformité CE-LVD UE
  • Certificat de conformité
  • Certificat de conformité
  • Certificat de conformité
  • Certificat de conformité
  • Matériel de câblage de l'appareil - Composant
  • Certificat d'approbation
  • Certificat d'approbation
  • Certificat de système de gestion de la qualité
Actualités & Blogs
Commentaires sur les messages
Fil de connexion du moteur Industry knowledge

Les fils conducteurs du moteur constituent le lien essentiel entre les enroulements internes d’un moteur et la source d’alimentation externe. Parce qu’ils résident à l’intérieur ou à proximité du carter du moteur, ils sont soumis à une chaleur constante, à un stress électromagnétique et à une exposition potentielle aux produits chimiques des vernis. Fils de connexion du moteur de Jiangsu Silver & Tin Thread Fils et câbles haute température Co., Ltd. sont conçus pour dépasser les exigences standard des moteurs, transformateurs et générateurs industriels, offrant une solution haute performance pour les exigences thermiques de classe F, de classe H et même de classe N.

La conclusion directe pour les constructeurs automobiles est que compatibilité de l'isolation avec les résines d'imprégnation est le facteur le plus vital dans la sélection des fils. Nos fils conducteurs de moteur, utilisant Caoutchouc de silicone, fluoroplastiques (téflon) et XLPE , assurez-vous que l'isolation reste intacte et flexible après le processus d'imprégnation sous vide (VPI), en maintenant une plage de fonctionnement stable de -60°C à 250°C .

Matrice de performances techniques : spécialisations en matière de câbles de moteur

La sélection d'un câble de moteur nécessite un équilibre entre flexibilité et endurance thermique. Vous trouverez ci-dessous une comparaison des matériaux couramment utilisés dans notre série de câbles pour moteurs haute température :

Matériau isolant Classe thermique Tension nominale Caractéristique clé
Caoutchouc de silicone (JG/JGG) Classe H (180°C) 500V-10KV Flexibilité supérieure
Fluoroplastique (FEP/PFA) Classe N (200°C-250°C) 600V Résistant aux produits chimiques et aux acides
XLPE (réticulé) Classe B/F (125°C-150°C) 600V-3,3KV Rentable/robuste
Tresse en fibre de verre silicone Classe H (180°C) Jusqu'à 10KV Haute résistance à l'abrasion

Ingénierie avancée pour moteurs hautes performances

À Fil d'argent et d'étain du Jiangsu , nous nous concentrons sur les détails microscopiques qui évitent les pannes de moteur et prolongent la durée de vie.

Conducteurs en cuivre étamé à brins élevés

Les câbles du moteur doivent être suffisamment flexibles pour pouvoir être acheminés dans des boîtiers étanches sans se plier. Nous utilisons Cuivre étamé à brins fins de classe 5 ou 6 . Le placage en étain fournit une barrière contre l'oxydation causée par la chaleur et l'humidité élevées, garantissant une faible résistance de contact aux bornes pendant toute la durée de vie du moteur.

Compatibilité vernis et résine

L'une des causes les plus courantes de défaillance des câbles de moteur est le « ramollissement » de l'isolant lorsqu'il réagit avec les vernis de cuisson. Notre Isolation en Téflon et Silicone modifié Les composés sont chimiquement stables et non réactifs, garantissant qu'ils ne se décollent pas ou ne se dégradent pas pendant les phases de durcissement et de trempage du moteur.

Scénarios d'application principaux

Nos fils conducteurs de moteur de marque « Yuanzhi » sont utilisés dans les systèmes électriques à forte demande dans le monde entier :

  • Moteurs à induction industriels : Câbles d'alimentation fiables pour pompes, ventilateurs et compresseurs robustes.
  • Moteurs de traction EV et hybrides : Câbles haute tension capables de gérer des surtensions et des vibrations rapides.
  • Transformateurs haute tension : Fils de silicone spécialisés avec une rigidité diélectrique jusqu'à 10 KV pour les connexions de bobines internes.
  • Appareils électroménagers : Câbles résistants à la chaleur pour moteurs de four, machines à laver et unités CVC.

Pourquoi faire confiance au fil d'argent et d'étain du Jiangsu ?

Depuis 1994, Jiangsu Silver & Tin Thread Fils et câbles haute température Co., Ltd. est un leader spécialisé dans la technologie des fils à haute température. Nous sommes un Fabricant certifié ISO9001 et IATF 16949 , garantissant que nos produits répondent aux contrôles de qualité stricts requis par les secteurs automobile et industriel mondiaux.

Chaque lot de fils conducteurs de moteur subit tests d'étincelles haute tension et tests de vieillissement dans notre laboratoire dédié. Nous tenons UL, CE, CCC et RoHS listes de sécurité. Pour assurer la sécurité ultime de nos partenaires, tous les produits de la marque « Yuanzhi » sont entièrement assurés par le Compagnie d'assurance populaire de Chine (PICC) .

FAQ technique sur les fils conducteurs du moteur

1.Quel est l'avantage d'utiliser une isolation en silicone pour les câbles de moteur ?

Le silicone est extrêmement flexible et résistant à la chaleur . Il permet un petit rayon de courbure, ce qui facilite le câblage dans des boîtes de jonction de moteur exiguës. De plus, le caoutchouc de silicone possède d'excellentes propriétés diélectriques, maintenant une résistance d'isolation élevée même lorsque le moteur fonctionne à des températures maximales.

2.Pourquoi une tresse en fibre de verre est-elle ajoutée à certains fils de silicone ?

Bien que le silicone soit thermiquement excellent, il est doux. Un tresse en fibre de verre offre une résistance mécanique élevée, protégeant le fil de l'abrasion, des coupures et des déchirures pendant le processus d'assemblage du moteur et contre les arêtes vives du stator.

3.Comment puis-je choisir entre un fil conducteur 600 V et 3KV ?

Cela dépend de la tension de fonctionnement du moteur et des niveaux de pointe de surtension. Les moteurs industriels standards nécessitent généralement 600V fils, mais pour les générateurs d'énergie à grande échelle ou les moteurs entraînés par des entraînements à fréquence variable (VFD) où les pointes de tension sont courantes, un 3KV ou 6KV un plomb évalué est recommandé pour plus de sécurité.
