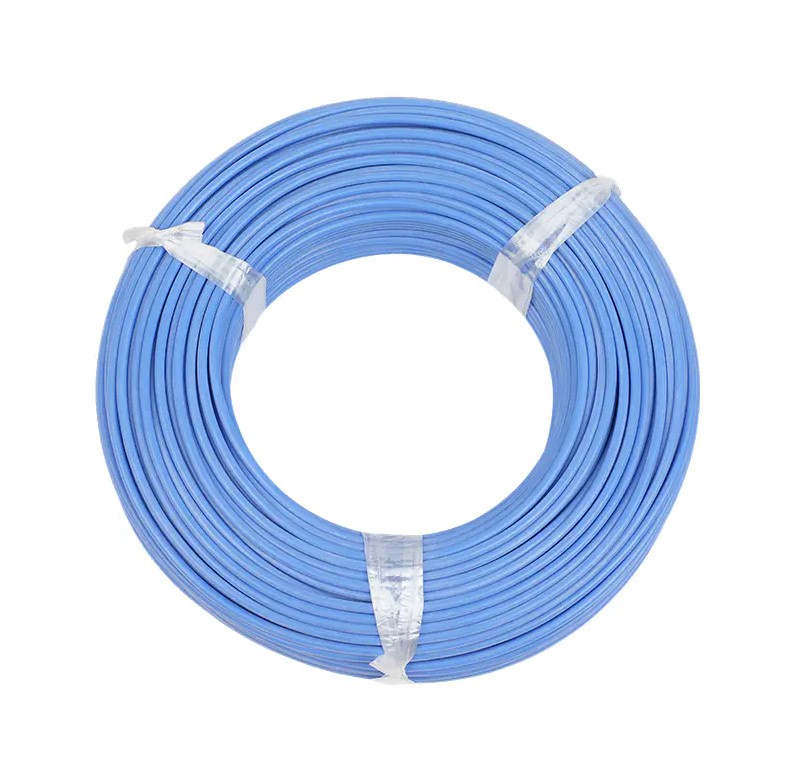

Qu'est-ce que le fil de silicone ? Guide de câble flexible haute température

Dans les applications à haute température nécessitant à la fois flexibilité mécanique extrême et des performances électriques stables, Fil de silicone (fil isolé en caoutchouc de silicone) est devenu le matériau de choix pour les moteurs industriels, les véhicules à énergies nouvelles et les appareils électroménagers, grâce à sa structure moléculaire unique en siloxane. Sa plage de température de fonctionnement s'étend -60°C à 200°C , et dans des conditions répétées de flexion, de torsion et de cycles thermiques, la couche d'isolation ne devient pas cassante ni ne se fissure comme le PVC ou le XLPE, mais conserve au contraire une souplesse semblable à celle du caoutchouc tout au long de sa durée de vie.

Différences de performances entre le fil de silicone et les matériaux isolants conventionnels

Le principal avantage de l’isolation en caoutchouc de silicone provient de sa structure atomique : un « squelette siloxane » formé par une alternance d’atomes de silicium et d’oxygène. Cette structure confère une résistance exceptionnelle aux rayons UV, à l’ozone et aux intempéries. Les données comparatives suivantes démontrent clairement la supériorité générationnelle du fil de silicone sur le PVC et le XLPE :

La conception conjointe des conducteurs et des isolants détermine les limites de flexibilité

La flexibilité du fil de silicone n'est pas déterminée uniquement par la couche d'isolation en caoutchouc ; la géométrie des conducteurs joue un rôle tout aussi critique. En employant des techniques de tressage multibrins ultrafins, la résistance à la torsion du fil peut atteindre plusieurs fois celle des conducteurs monobrins.

Conducteurs en cuivre étamé sans oxygène

La fabrication du caoutchouc de silicone implique un processus de vulcanisation au cours duquel le soufre présent dans le caoutchouc peut réagir avec le noyau en cuivre et provoquer de la corrosion. Par conséquent, le fil de silicone utilise généralement Cuivre sans oxygène d'une pureté de 99,99 % avec étamage haute densité pour prévenir la corrosion par vulcanisation tout en conservant une excellente soudabilité pendant des décennies. Cette conception constitue la base du fonctionnement fiable à long terme du fil de silicone dans les câbles internes des moteurs industriels.

Isolation en silicone haute tension à paroi épaisse

Pour les applications spécialisées telles que les appareils médicaux à rayons X et les transformateurs haute tension, l'isolation par extrusion de silicone à paroi épaisse peut résister tests de claquage jusqu'à 100kV . Les laboratoires de tests avancés soumettent ces fils à des essais de claquage de 100 kV pour garantir une absence de défaillance d'isolation sous des contraintes électriques extrêmes.

Analyse des applications du fil de silicone dans quatre industries principales

Le fil de silicone n'est pas un câble à usage général mais une solution spécialisée pour les scénarios à haute température et haute fréquence de mouvement. Les quatre secteurs suivants dépendent le plus de ses caractéristiques techniques.

Moteurs et transformateurs industriels

Les câbles internes des moteurs industriels doivent résister aux cycles thermiques continus et aux vibrations mécaniques. Les câbles en silicone haute température peuvent maintenir l'intégrité de l'isolation à 200°C , tandis que leur rayon de courbure ultra-petit de 4 à 6 fois le diamètre extérieur permet un acheminement flexible dans les espaces compacts des enroulements du moteur, ce que les câbles en PVC ne peuvent pas réaliser.

Packs de batteries et contrôleurs de moteur pour véhicules à énergie nouvelle

L'espace de câblage interne dans les batteries EV et les contrôleurs de moteur est extrêmement limité et doit résister aux augmentations de température lors d'une charge rapide. Le fil de silicone haute tension combine la flexibilité requise pour le routage dans des espaces restreints avec la résistance thermique nécessaire à la gestion thermique lors d'une charge rapide , ce qui en fait le choix courant pour les faisceaux haute tension EV.

Appareils électroménagers et éléments chauffants

Dans les cafetières, les fours et les radiateurs industriels, les fils sont souvent acheminés à proximité des serpentins de chauffage. Fils de silicone Résistance à la température de 200°C et ses propriétés auto-extinguibles ignifuges lui permettent d'éviter la carbonisation de l'isolation sous un rayonnement thermique à long terme, prolongeant ainsi considérablement la durée de vie de l'appareil.

Équipement d'éclairage haute puissance

Les projecteurs HID et LED haute puissance génèrent une chaleur ambiante importante pendant le fonctionnement. La résistance aux UV et à l'ozone de Fil de silicone empêche le vieillissement et les fissures dans l'environnement interne à haute température des luminaires extérieurs, garantissant ainsi un fonctionnement stable à long terme des systèmes d'éclairage.

Caractéristiques de sécurité et limites de fonctionnement du fil de silicone

Comprendre correctement les limites de retardateur de flamme, de résistance à l'humidité et de résistance à l'huile du fil de silicone est essentiel pour éviter les erreurs de sélection.

• Ignifugation : Le caoutchouc de silicone est un matériau ignifuge et auto-extinguible . Lorsqu’il est exposé au feu, il laisse derrière lui des cendres de silice non conductrices (SiO₂) qui peuvent maintenir une isolation limitée pendant une courte période. Cependant, pour vrai 1000°C intégrité résistante au feu, des séries d'isolants composites en mica doivent être sélectionnées.
• Résistance à l'humidité : Le caoutchouc de silicone a une absorption d'humidité extrêmement faible (généralement inférieure à 1% ), ce qui le rend adapté aux environnements très humides. Cependant, en cas d'exposition directe à long terme à la vapeur, des versions extrudées spécialisées doivent être utilisées.
• Résistance à l'huile : Le caoutchouc de silicone a une résistance modérée à l'huile et peut gonfler s'il est constamment immergé dans certains carburants ou huiles. Pour les environnements avec exposition continue aux hydrocarbures , des fils isolés en plastique fluoré et inertes chimiquement sont recommandés.

Guide de sélection : Comment faire correspondre les spécifications des fils en silicone aux conditions de fonctionnement

La sélection du fil de silicone nécessite une évaluation complète de quatre facteurs : la température, la fréquence de courbure, la contrainte électrique et l'exposition chimique :

1. Pour le câblage statique avec un rayon de courbure limité, le rayon de courbure minimum peut être 4 fois le diamètre extérieur ;
2. Pour les applications dynamiques (telles que les chaînes porte-câbles d'équipements mobiles), le rayon de courbure minimum doit être augmenté à 6 à 8 fois le diamètre extérieur ;
3. Pour les scénarios haute tension (radiographie médicale, transformateurs), sélectionnez des types extrudés à paroi épaisse avec des tensions nominales allant jusqu'à 100kV ;
4. Dans les environnements soufrés ou les opérations de brasage de longue durée, conducteurs en cuivre étamé sans oxygène doit être utilisé pour supprimer la corrosion de vulcanisation.

De plus, la précision de l’épaisseur de la couche d’isolation en silicone affecte directement les tensions nominales. Les lignes de production équipées de systèmes de contrôle du diamètre guidés par laser peuvent maintenir les écarts d'épaisseur d'isolation au niveau du micron, ce qui constitue la base de fabrication pour garantir l'absence de défaillance du fil de silicone lors des tests haute tension.

Système de fiabilité et de certification à long terme des Fil de silicone

La fabrication de câbles en caoutchouc de silicone mature nécessite un contrôle précis des réactions chimiques de vulcanisation. Lignes de production certifiées sous ISO9001 et IATF16949 les systèmes de gestion de la qualité, combinés à des contrôleurs de diamètre guidés par laser, garantissent une épaisseur d'isolation précise et constante. Les produits portent UL, CE et CCC certifications de sécurité pour l’exportation sur le marché mondial.

Dans des conditions d'entrepôt standard, la couche isolante en caoutchouc de silicone du fil de silicone ne s'oxyde pas facilement et ne devient pas cassante, avec une durée de stockage atteignant plus de 20 ans . Cette caractéristique réduit les coûts de maintenance des stocks de pièces de rechange industrielles, en particulier pour les secteurs tels que la construction automobile et le transport ferroviaire qui nécessitent des chaînes d'approvisionnement stables à long terme.
