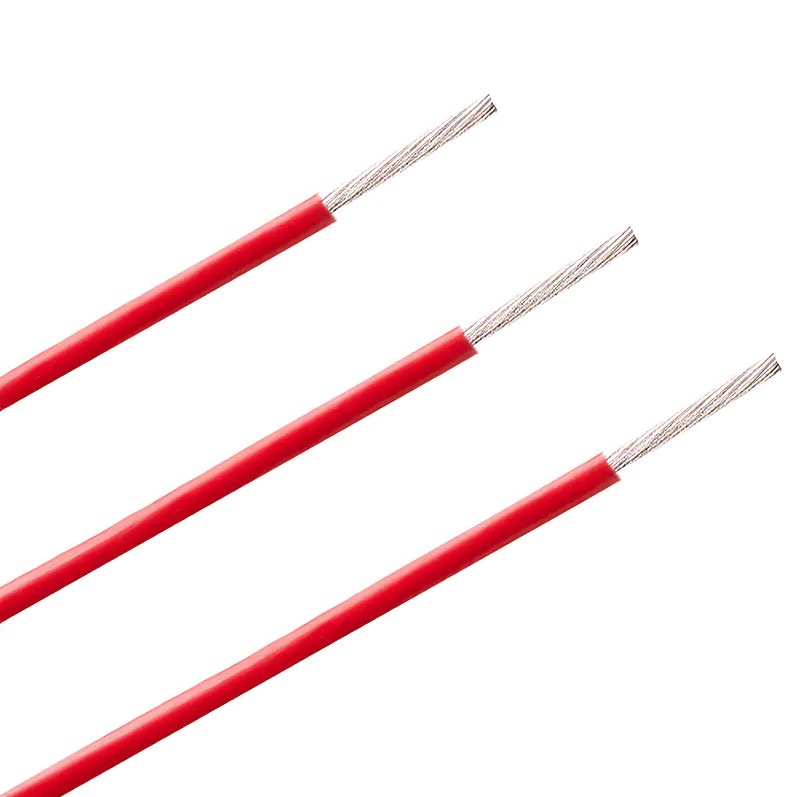

Qu'est-ce que le fil de téflon ? Guide de sélection des câbles en fluoroplastique

Dans des environnements exigeants avec des plages de température de -65°C à 260°C , Fil de téflon (fil isolé en plastique fluoré) est devenu un matériau de support essentiel pour l'aérospatiale, les véhicules à énergies nouvelles, les équipements médicaux et la fabrication de semi-conducteurs, grâce à son inertie chimique et ses performances diélectriques exceptionnelles. Par rapport aux fils isolés en PVC ou XLPE, l'isolation en téflon atteint des tensions nominales plus élevées avec des épaisseurs de paroi plus fines, permettant à l'équipement d'atteindre à la fois une fiabilité élevée et des avantages en termes de légèreté dans un espace limité.

Trois systèmes de matériaux de base du fil de téflon

Le téflon n'est pas un matériau unique mais englobe trois plastiques fluorés : PTFE, FEP et PFA. Chacun diffère par sa température nominale, sa méthode de traitement et ses propriétés mécaniques, et une sélection incorrecte aura un impact direct sur la durée de vie et la sécurité de l'équipement.

Fil PTFE (polytétrafluoroéthylène)

Le PTFE offre les performances thermiques les plus remarquables parmi les plastiques fluorés, avec une température de fonctionnement continue de 260°C . En raison de sa viscosité à l'état fondu extrêmement élevée, il ne peut pas être traité par extrusion conventionnelle et est plutôt fabriqué par enrubannage et frittage . Ce processus confère au fil PTFE une déformation à froid extrêmement faible et une absorption d'humidité proche de zéro, ce qui le rend idéal pour les scénarios de câblage fixe exposés à de la vapeur à haute température ou à des produits chimiques sur des périodes prolongées.

Fil FEP (éthylène propylène fluoré)

Le FEP peut être traité par extrusion en fusion avec une température de fonctionnement continue de 200°C . Tout en conservant une stabilité chimique comparable à celle du PTFE, il offre une rigidité diélectrique plus élevée et une meilleure rentabilité, ce qui en fait le type de fil en téflon le plus largement utilisé pour les câbles de capteurs, les lignes de signaux de commande et le câblage industriel longue distance.

Fil PFA (Perfluoroalcoxy)

PFA combine le Résistance à la température de 260°C du PTFE avec la transformabilité par extrusion du FEP, tout en démontrant ténacité mécanique supérieure et une durée de vie plus longue à des températures élevées. Cette caractéristique en fait le choix privilégié pour le câblage des pièces mobiles dans les équipements de fabrication de semi-conducteurs.

La technologie de placage des conducteurs détermine la fiabilité à haute température

Les matériaux isolants en téflon nécessitent un traitement à haute température, au cours duquel les conducteurs en cuivre nu sont très sensibles à l'oxydation, entraînant une dégradation de la conductivité, voire une défaillance des contacts. Par conséquent, la sélection du placage des conducteurs est directement liée au type de matériau isolant et constitue un facteur essentiel pour garantir un fonctionnement stable à long terme du fil de téflon.

• Cuivre plaqué argent (SPC) : Améliore considérablement la conductivité et empêche efficacement l'oxydation en dessous 200°C ; configuration standard pour les câbles FEP haute fréquence.
• Cuivre nickelé (NPC) : La couche de nickel forme une barrière thermique robuste et constitue le choix nécessaire pour les fils PFA et PTFE fonctionnant à 260°C .
• Cuivre étamé : Une solution rentable pour le fil FEP en fonctionnement continu ci-dessous 150°C .

Les processus de toronnage des conducteurs doivent suivre strictement les normes ASTM et UL pour garantir une flexibilité maximale tout en empêchant les produits chimiques ou l'humidité de pénétrer le long de l'âme du conducteur.

Valeur d'application du fil de téflon dans quatre industries critiques

Le fil de téflon n'est pas un câble à usage général mais une solution spécialisée pour les conditions extrêmes. Les quatre secteurs suivants en dépendent le plus et imposent les exigences de performance les plus strictes.

Véhicules à énergies nouvelles et systèmes de batteries

Dans les véhicules électriques, les environnements internes du système de gestion de la batterie (BMS) et du compartiment moteur dépassent fréquemment 150°C , tout en étant exposé à des milieux corrosifs tels que l'huile, le liquide de frein et l'électrolyte. La résistance à l'huile, la résistance au carburant et la large plage de températures du fil de téflon lui permettent de répondre aux exigences de durée de vie de conception des véhicules de plus de 20 ans .

Équipement médical et de laboratoire

Le matériau en téflon est biocompatible et peut résister à des cycles répétés de stérilisation en autoclave. Dans le câblage interne des instruments chirurgicaux, des équipements de diagnostic et des analyseurs de laboratoire, le fil en téflon maintient l'intégrité de l'isolation après plusieurs stérilisations, évitant ainsi les temps d'arrêt de l'équipement ou les risques de sécurité causés par une défaillance de l'isolation.

Communications aérospatiales et haute fréquence

Les équipements aérospatiaux sont extrêmement sensibles au poids. La rigidité diélectrique ultra-élevée du téflon permet de réduire l'épaisseur de l'isolation à 1/3 à 1/2 celui des matériaux traditionnels, réduisant considérablement le poids du harnais à des tensions nominales équivalentes. Parallèlement, sa faible constante diélectrique et son faible facteur de perte en font un matériau isolant idéal pour les câbles de communication radiofréquence (RF).

Équipement de fabrication de semi-conducteurs

Le câblage interne des bras robotiques, des plates-formes chauffantes et des chambres à vide dans les équipements de traitement de plaquettes semi-conductrices nécessite que les câbles réalisent des millions de cycles de flexion à des températures comprises entre 200°C et 260°C . Le fil PFA, avec sa ténacité aux températures élevées et sa résistance à l'usure, est devenu la configuration standard pour déplacer le câblage dans ce domaine.

Comment sélectionner le bon fil de téflon pour votre projet

La sélection des fils en téflon nécessite une évaluation complète sur quatre dimensions : température, environnement chimique, fréquence de mouvement mécanique et performances électriques. Le cadre de décision suivant aide les ingénieurs à affiner rapidement leurs options :

1. Si température de fonctionnement ≤ 200°C avec flexions fréquentes, privilégier Fil FEP ;
2. Si la température de fonctionnement ≤ 260°C avec un câblage mobile statique ou basse fréquence, sélectionner Fil PTFE ;
3. Si la température de fonctionnement ≤ 260°C avec des pièces mobiles à haute fréquence, sélectionner Fil PFA ;
4. Si les câbles nécessitent une immersion à long terme dans des liquides chimiques, excluez les structures enveloppées de ruban PTFE et donnez la priorité aux types extrudés FEP ou PFA.

De plus, tous les fils en téflon présentent des taux de dégazage extrêmement faibles dans les plages de température nominales ; la décomposition des matériaux et le dégagement de traces de gaz ne se produisent que lorsque les températures dépassent 400°C . Par conséquent, dans des conditions normales de fonctionnement, le fil en téflon ne pose aucun problème de contamination volatile.

Stockage et fiabilité à long terme de Fil de téflon

Le matériau en téflon lui-même ne s'oxyde pas, ne devient pas cassant et ne se dégrade pas sous l'exposition aux UV, offrant ainsi une durée de vie presque durée de conservation indéfinie dans des conditions d'entrepôt standard. Les données mesurées montrent que le fil de téflon correctement stocké conserve des performances électriques et mécaniques complètes après 30 à 50 ans . Cette caractéristique réduit considérablement la pression de rotation des stocks de pièces de rechange, en particulier pour les secteurs ayant de longs cycles de maintenance comme l'aérospatiale et l'énergie nucléaire.
